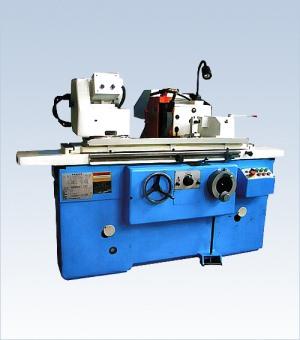

数控外圆磨床的使用和调整说明
编辑:无锡东润机床制造有限公司   时间:2019-04-22

数控外圆磨床的使用和调整:

  1、床的使用和调整

  床是箱形铸件。床的前面用作油池。电气设备放置在床的右后方,油泵装置安装在床的后壁上。

  2、工作台的使用和调整

  工作台主要由上下台面组成。松开上两个压板的内六角螺钉,转动调节手柄。上工作台可以在指定范围内旋转以调整工件的锥度。将上工作台旋转至所需角度后,应在研磨前拧紧两个压板的内六角螺钉。右侧压力盘上有两个校准标记,一个用于锥度,另一个用于比例。上工作台旋转超过6度时,砂轮架必须以一定角度旋转,以避免尾架与砂轮架碰撞。

  3、头架的使用和调整

  数控外圆磨床的头架由床头架箱和床头架底板组成。头架箱可绕头架底板轴线旋转。旋转角度可以从刻度盘上读取。头架拨盘通过皮带轮和变频器实现无级调速。头架电机一端三角带预紧力由活动头架电机调节。通过转动偏心套调整主轴箱转盘上多楔带的预紧力。转动偏心套时,应先松开紧固螺钉,然后将偏心套转移到适当位置,再拧紧紧固螺钉。通过旋转校准套筒来调整头架主轴和轴承之间的间隙。校准套筒顺时针旋转,间隙增大;相反,间隙减小。采用死角法磨削时,可将间隙减小到零,并锁定主轴。当主轴需要旋转时,主轴与轴承之间必须有一定的间隙,一般半径为0.005mm是合适的。校准套筒的刻度半径为0.001 mm。转动校准套筒时,必须拆下校准套筒的空转量。床头架主轴上可安装三爪夹头,用于短轴套或盘类零件的夹头磨削。

  4、尾架的使用和调整

  转动扳手可以收回尾座套筒。踏板可使尾座套筒自动前后移动。当脚在底部时,袖子后退;当脚放松时,袖子向前移动。顶部工件的力可以通过旋转调整夹点来调整。磨削细长轴时,顶面工件的受力不宜过大,以免使工件弯曲。金刚石笔可安装在尾架上,对磨削粗糙度要求较低的圆柱形工件进行砂轮修整。
