数控外圆磨床的主要功能特点
编辑:无锡市鑫久鑫精密机械有限公司   时间:2019-06-21

       数控外圆磨床是一种根据加工要求进行预编程,并由控制系统发出数字信息指令进行加工的磨床。主要用于磨削圆柱面和圆锥面。数控外圆磨床一般具有通用性强、模块化程度高、精度高、刚度高、效率高、适应性强等特点。针对不同类型的数控外圆磨床,适用于汽车、摩托车、空压机、轴承、军工、航空、航天等相关零部件的批量加工。

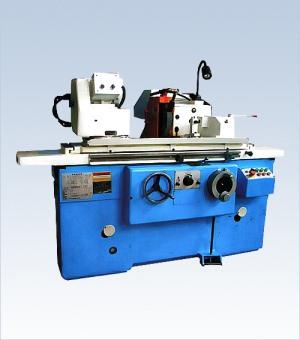

  数控外圆磨床由床身、工作台、砂轮架、床头架、尾架等部件组成。

  1、床和工作台

  床采用大圆孔和鱼翅肋。长期使用后,机床的动、静刚度良好。

  工作台可分为上下两个表面,用于磨削锥面。床身和工作台导轨采用摩擦系数小的胶接导轨。工作台由伺服电机直接驱动滚珠丝杠运动,运动平稳可靠。

  2、砂轮架

  砂轮线速度小于35m/s,磨削效率高,磨头轴承为大包角三瓦动压轴承,旋转精度高。砂轮架运动(X向)由伺服电机和滚珠丝杠直接驱动,最小分辨率为0.0005mm。

  3、床头架

  主机架拨盘的旋转由电机变频调速驱动。表盘以40-500r/min的速度旋转,无极变速,以适应不同直径、不同材料、不同要求的工件的磨削。

  4、数控箱、电控箱

  有独立的数控操作箱、液晶显示器、机床操作按钮、1um波段补偿开关、手脉冲发生器等。

  5、端面计和径向计

  当数控外圆磨床有径向测量仪时,测量值自动输入数控系统,送数控系统,使X向伺服电机旋转,带动滚珠丝杠到给定位置,使磨削工件尺寸稳定达到要求位置,批量磨削工件尺寸分散度小于0.003毫米。
