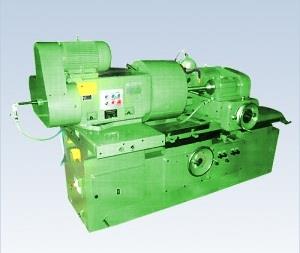

深孔内圆磨床的磨削
编辑:无锡市鑫久鑫精密机械有限公司   时间:2019-10-10

  深孔内圆磨床主要用于磨削圆柱形、圆锥形或其它成形元件的内表面及其端面。通过夹钳将工件安装在车架头的主轴上作为圆周运动, 工作台驱动沿床头导轨 (见机床导轨) 进行纵向前移和反向运动, 主框架为横向进给运动沿滑动马鞍 (参见机器工具);主框架还可以将垂直轴旋转到一定角度来磨锥孔, 工件固定在行星上, 砂轮除了绕轴旋转外, 还围绕轴加工孔来实现圆周进给, 它适合磨削大工件或不转动工件作为内燃机发动机的机体。

  工件外圆支承在卷筒或支承块上, 当工件是无意的时, 其端面在磁性卡盘上被吸入和旋转,但一点可以浮动, 以确保内圈和外圆的同心度, 小角度研磨砂轮的转速高达数十万 RPM, 在批量生产内磨床, 自动化程度要求, 在磨削过程中, 可用于控制塞规或千分尺的尺寸。床身是磨床的底座支撑部分, 配有砂轮架、工作台、主框架、尾架和横向滑动鞍座, 使这些零件在工作场所保持准确的相对位置。在床内使用油池作为液压油。

  深孔内圆磨床的框架头主要用于安装和夹紧工件, 并驱动工件旋转, 在水平90°的可逆时钟中, 框架头旋转。砂轮主轴的磨削是用来支撑内孔的磨削。内部砂轮主轴由单独的电机驱动, 磨床用于支承和操作高速旋转轮的主轴。砂轮架在滑鞍上安装时, 在短锥表面打磨时, 砂轮架可在水平平面上调整到一定角度, ±30°, 尾架与顶部一起支撑工件。滑动鞍和横向进给机构旋转侧向手轮。横向进给机构可以用来驱动滑动鞍, 并在横向进给运动中削尖车轮架。
