      支持磨床改造、维修等,普通内圆磨床由卡盘夹持在头架主轴上的工件沿圆周方向运动,工作台驱动砂轮架沿床导轨纵向往复运动(见机床导轨),头架沿滑座水平运动。头部齿条也可以绕垂直轴旋转一定角度以磨削锥形孔。

       磨床,用于加工圆柱面、圆锥面或其他工件及其端部原始表面。内圆磨床分为普通内圆磨床、行星内圆磨床、无心磨床、坐标磨床和专用内圆磨床。根据砂轮轴的配置,内圆磨床可分为卧式磨床和立式磨床。通用外圆磨床可用于内圆柱面和内锥面的精加工。它虽然生产率低,但由于通用性强,在小批量生产车间、工具车间和机械修理车间得到了广泛的应用。



机床主要用途

◆ 主要用子对各种圈类、轴类零件外圆圆弧切入磨削。特别适用子磨削滚子轴承外圆的球面圆弧。

机床主要特点

  ◆ 机床采用砂轮架固定、导轮架移动布局;
  ◆ 砂轮为悬臂式结构,砂轮主轴采用多片式长轴瓦动压油膜轴承;
  ◆ 导轮为悬臂式结构,导轮主轴前端采用整体1:30锥体滑动轴承,
  ◆ 后端采用高精度滚动轴承;
  ◆ 导轮架进给导轨采用燕尾形滚针导轨,进给用差动丝杆;
  ◆ 导轮架调速采用交流变频调速;
  ◆ 机床采用切入磨削;
  ◆ 托架安装面采用T型槽定位。

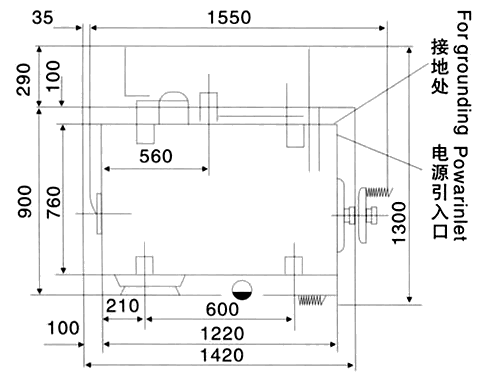

地基安装图

磨削精度
圆度 Roundness0.002mm
圆柱度 Cylindricity0.003mm



主要规格与参数

磨削直径Φ2-Φ40mm
最大磨削长度75mm
磨削圆弧半径R25-R160mm
磨削轮规格PSA 350×75×127mm
导轮规格PSA 250×75×75mm
磨削轮转速1870r/min
导轮转速10-180r/min
导轮回转角度垂直面内-2°~ +4°
水平面内0°~+3°
进给手轮每格进给量0.002mm
修整器每格进给量0.01mm
砂轮中心至托架底面距离190mm
砂轮中心至地面距离985mm
机床电机总功率9kw
磨削轮电机总功率7.5kw
机床使用电源3N-50Hz 380V
机床外形尺寸(长×宽×高)1550×1300×1400mm
机床重量2000Kg

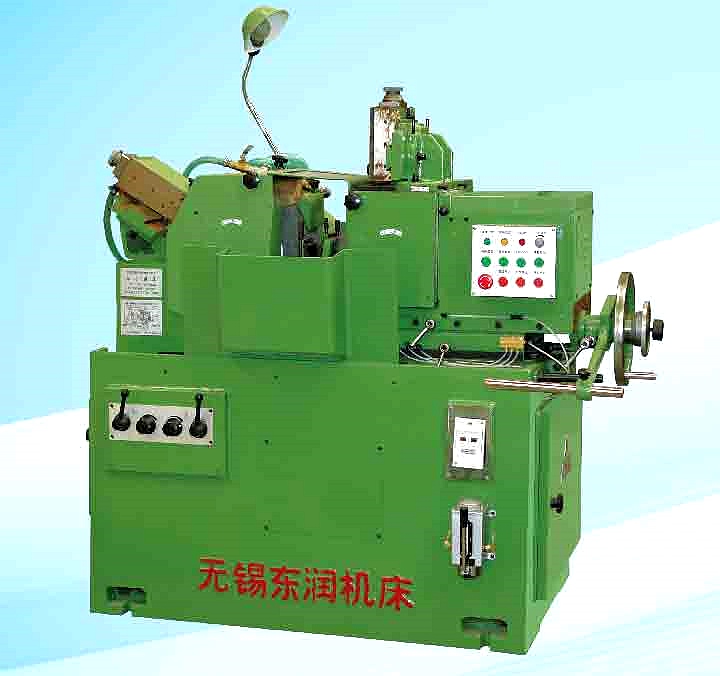

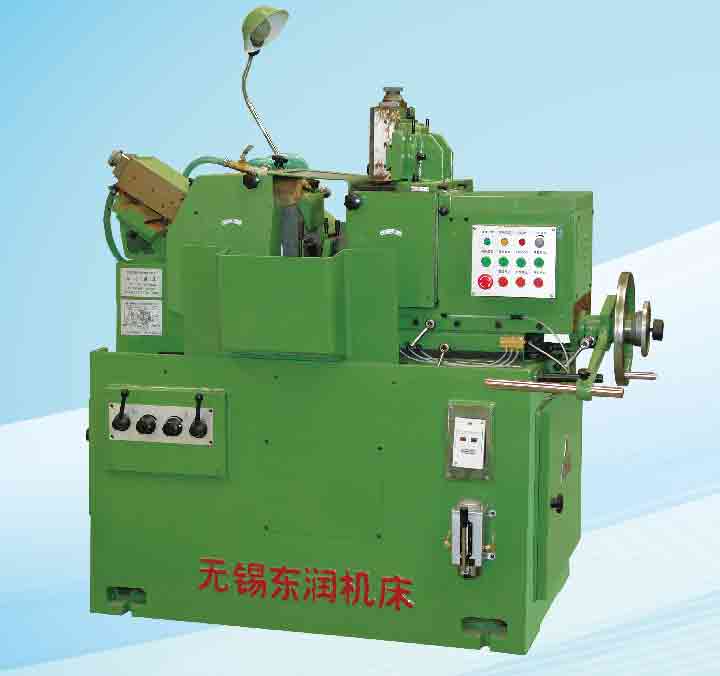

M1040A型无心磨床
