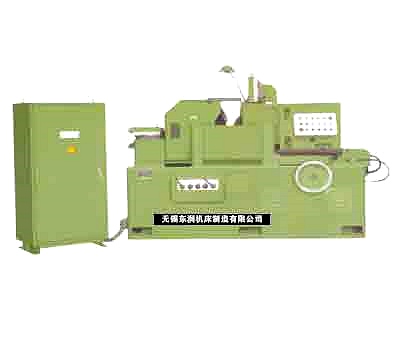

无心磨床M10100
无心磨床M10100

M10100无心磨床机床特性

该机床用于各种圆柱体零件的通磨磨削及圆锥体、成形回转体零件的切入磨削。适用于成批和大量生产需要
  • ▲该机床用于各种圆柱体零件的通磨磨削及圆锥体、成形回转体零件的切入磨削。适用于成批和大量生产需要

  • ▲导轮主轴轴承为1:30整体式滑动轴承,承载能力大,精度高

  • ▲导轮架在水平方向可作小角度回转,在磨削小锥度的工件时砂轮可以不必修整成锥形,提高砂轮利用率和减少修整时间

  • ▲导轮变速采用交流变频调速,可实现无级调整

  • ▲砂、导轮修整器往复均采用液压传动,无级调整

  • ▲备有自动切入磨削装置,可作半自动循环工作

16

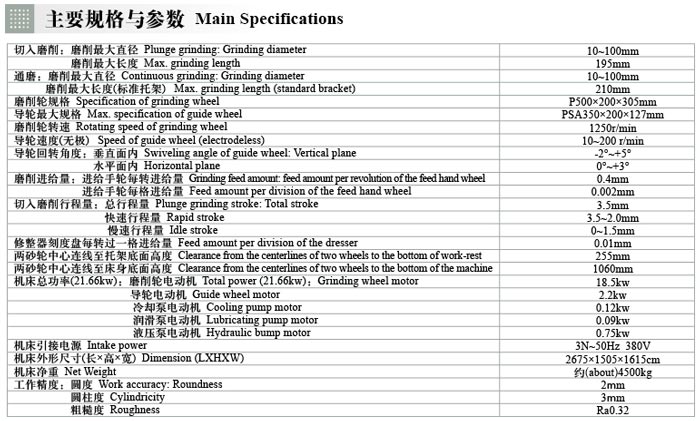

M10100无心磨床主要规格与参数

切入磨削 Plunge feed磨削直径 Grinding dia(mm)10~100mm通磨 Thru-feed磨削直径 Grinding dia(mm)10~100mm
最大磨削长度 Grinding length(mm)195mm最大磨削长度 Grinding length(mm)210mm
磨削轮规格 Gri.wheel.spec(mm)PSA500*200*305mm导轮最大规格 Reg.wheel.spec(mm)PSA350*200*127mm
砂轮转速 Gri.wheel.speed(r/min)1250r/min导轮转度 Reg.wheel.speed(r/min)10~200r/min
导轮回转角度 Reg.wheel swivel angle°垂直平面内 Vertical plane-2°~+5°进给手轮每转进给量 Feed rate of handwheel perdivision(mm)0.4mm
水平平面内 Horizontal plane0°~+3°进给手轮每格进给量 Feed rate of handwheel perdivision(mm)0.002mm
切入磨削行程量 Cut in grinding stroke总行程量 Head office process3.5mm

修整器刻度盘每转过一格进给量

Each turn a dresser dial feed(mm)

0.01mm
快速行程量 Rapid stroke volume3.5~2.0mm

两砂导轮中心连线至托架底面高

Height from centerline of reg.wheel®.wheel to workrest(mm)

255mm
慢速行程量 Slow stroke0~1.5mm

两砂轮中心连线至托架底面距离

Height from centerline of gri.wheel&gri.wheel to workrest(mm)

1060mm
冷却泵流量 Cooling pump flow100L/min机床总功率 Cooling pump flow21.66kw
磨削轮电动机 Grinding wheel motor(kw)18.5kw导轮电动机 Wheel motor(kw)2.2kw
冷却泵电动机 Cooling pump motor(kw)0.12kw润滑泵电动机 Lubricating pump motor(kw)0.09kw
液压泵电动机 Hydraulic pump motor0.75kw工作精度 Working accuracy圆度 Roundness(μm)0.002μm
机床引接电源 Machine tool power supply3N-50HZ 380V圆柱度 Cylindrical degree(μm)0.003μm
机床净重 Machine weight(kg)≈4500kg粗糙度 Roughness(μm)Ra0.32
机床外形尺寸(长*宽*高) Overall dimensions(mm)2675*1505*1615mm
