无芯磨床M1020A
无芯磨床M1020A

       国内的高精度无心磨床要想真正强大,就必须坚持自主创新,放弃模仿。在中国,真正实现自主创新的企业家并不多,所以许多企业家需要共同努力,打造中国一流的无心磨床,实现未来。为了在无心磨床上磨削高精度、高质量的零件,机床本身应具备以下几点:

(1)机床本身的几何精度应较高(如砂轮和导轮的旋转精度、两个修整器的精度等);

(2)进给机构的定位精度和前后进给精度要求较高;

(3)支架具有良好的刚度和稳定性;

(4)整机应具有较好的稳定性等。

M1083A型无心磨床

机床主要用途

  ◆ 可成批磨削圆柱形、圆锥形及回转成型工件的外圆,广泛适用于轴承、工具、内燃机配件、修理等行业。

机床主要特点

  ◆ 砂轮主轴采用多片式动压油膜轴承;
  ◆ 导轮主轴前端采用锥面滑动径向轴承,后端采用径向推力组合球轴承;
  ◆ 横进给机构采用含氟贴塑导轨;
  ◆ 砂轮、导轮修正器均为液压传动,并附有仿形装置;
  ◆ 机床可选择横进给托架及推料机构。

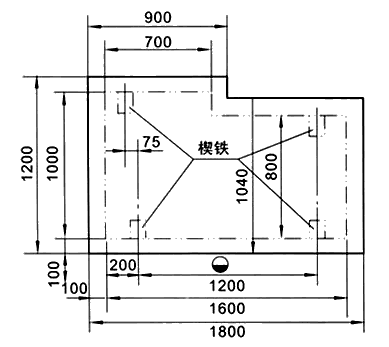

地基安装图

磨削精度
圆度 Roundness0.002mm
圆柱度 Cylindricity0.003mm



主要规格与参数

磨削直径通磨Φ5-Φ80mm 加入磨Φ5-Φ80mm
磨削长度通磨180mm 切入磨140mm
磨削轮规格PSA500×150×305mm
导轮规格PSA300×150×127mm
磨削轮转速1300r/min
导轮转速加工工件时13、16、22、29、40、53、73、94
修整导轮时300r/min
导轮回转角度垂直面内-2°~+5°
水平面内0°~+3°
手轮每格进给量0.005mm
修整器每格进给量0.01mm
砂轮中心至托架底面距离210mm
机床总功率17Kw
机床使用电源3N-50Hz 380V
机床外形尺寸(长×宽×高)1940×1670×1500mm
机床重量3650Kg
